Elétrica e disjuntor para ar-condicionado: o que conferir

Confirme a tensão do equipamento

Confira a tensão na etiqueta do aparelho e no manual antes de comprar, não depois. Um modelo 220 V ligado em 127 V, ou o contrário, não se resolve com adaptador nem com transformador improvisado. A solução real é trocar o circuito da casa ou trocar o aparelho por um da tensão certa.

Vale reparar num detalhe: alguns modelos vêm em versão bivolt na caixa, mas o compressor interno é fixo numa tensão só, e é essa etiqueta que manda, não a embalagem. Definir isso antes da compra evita levar para casa um equipamento que a instalação não comporta.

Referência oficial: Springer Midea, manual AirVolution Connect.

Circuito exclusivo: o que é TUE

A norma brasileira de instalações elétricas de baixa tensão, a NBR 5410, exige que cargas de maior potência tenham circuito próprio, chamado de Tomada de Uso Específico, a TUE. Chuveiro elétrico, forno e ar-condicionado entram nessa categoria: cada um puxa energia direto do quadro, com disjuntor só seu, sem dividir tomada com mais nada.

Ligar o ar-condicionado numa tomada comum, que também atende televisão, carregador e luminária, é o erro mais comum em instalação de reforma. O circuito não foi dimensionado para aquela carga extra, e o sintoma aparece como desarme quando o compressor parte, porque é o momento de maior consumo instantâneo do aparelho inteiro.

Referência oficial: Engeman, guia da NBR 5410, tomadas de uso específico.

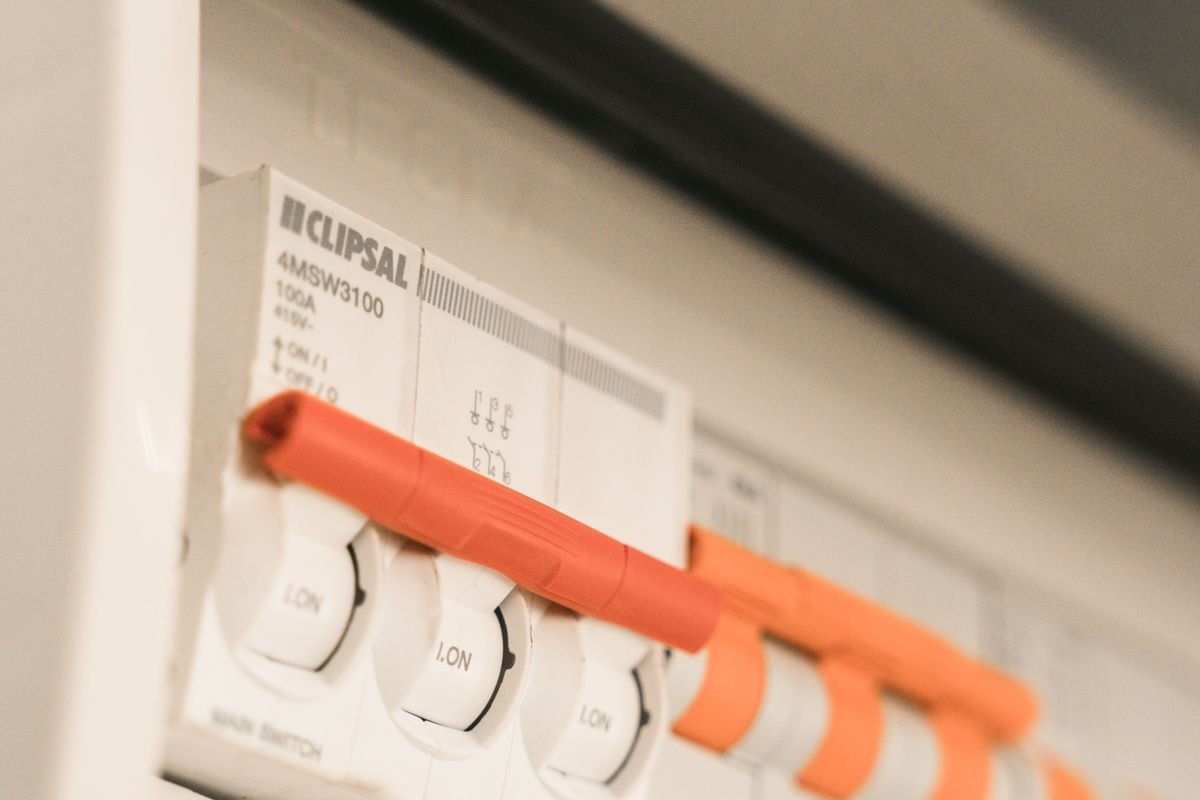

Disjuntor: a curva importa mais que a amperagem

Todo disjuntor tem uma curva de disparo, e ela diz em quantas vezes a corrente nominal ele desarma. A curva B desarma entre 3 e 5 vezes a corrente nominal, e é pensada para equipamento eletrônico sensível. A curva C desarma entre 5 e 10 vezes, e é a recomendada para ar-condicionado, porque o compressor puxa um pico de corrente bem mais alto que o consumo normal só no instante de ligar.

Usar curva B no ar-condicionado costuma dar desarme logo na partida, mesmo com a amperagem certa. E o manual do fabricante confirma o motivo pelo lado do equipamento: a instrução manda usar disjuntor que interrompa todos os polos ao mesmo tempo, com distância mínima de contato de 3 mm entre eles, para desligar de fato tudo na hora de desarmar.

Referência oficial: Eletroproj, tabela de disjuntores por curva e Fujitsu General, manual de instalação ASBG12LMCA.

Cabo: a bitola não sai só dos BTUs

A bitola do cabo depende da corrente do aparelho, da distância até o quadro, de quantos cabos passam juntos no mesmo eletroduto e do tipo de percurso. Escolher fio olhando só a capacidade em BTUs, por uma tabela genérica da internet, ignora esse contexto todo.

Um exemplo real ajuda a enxergar a lógica: o manual da Fujitsu especifica cabo do tipo 60245 IEC 57 de 1,5 mm², com três vias mais aterramento, para uma unidade de 220 V. E o mesmo manual traz um critério direto para saber se esse cabo aguenta a distância até o quadro: a queda de tensão no percurso precisa ficar abaixo de 2%, e se passar disso, a orientação é aumentar a bitola, não forçar o cabo fino.

Cabo subdimensionado esquenta em uso contínuo, e fio aquecido dentro de parede ou eletroduto é o tipo de defeito que não dá sintoma nenhum até o dia em que dá.

Referência oficial: Fujitsu General, manual de instalação ASBG12LMCA.

Aterramento e DR não são a mesma coisa

Os dois protegem de choque, mas em momentos diferentes. O aterramento dá um caminho seguro para a corrente escoar se houver falha interna no aparelho. O DR, o dispositivo diferencial residual (o manual da Fujitsu chama pelo nome internacional, ELCB), monitora o circuito o tempo todo e desliga sozinho se detectar fuga de corrente, mesmo pequena.

Ligar o fio terra no neutro para “resolver” a falta de aterramento é gambiarra perigosa, e não cumpre a mesma função. Se a instalação da casa não tem aterramento, isso precisa entrar no orçamento junto com a instalação do ar-condicionado, antes de energizar a unidade, e não depois que já apareceu formigamento ao encostar no gabinete.

Referência oficial: Fujitsu General, manual de instalação ASBG12LMCA.

Sinais de que a elétrica está forçando o aparelho

Alguns avisos aparecem antes de qualquer coisa parar de funcionar de vez, e valem atenção imediata:

• Disjuntor que desarma sempre no mesmo momento, geralmente quando o compressor parte. Aponta para curva errada, circuito compartilhado ou disjuntor subdimensionado.
• Cheiro de queimado perto da tomada, do quadro ou do próprio aparelho. Desligue e não religue até alguém avaliar.
• Tomada ou plugue esquentando ao toque durante o uso. Conexão frouxa costuma ser a causa, e ela piora com o tempo.
• Luz da casa piscando no instante em que o ar liga. Sinal de que o circuito está no limite da capacidade.

O erro mais comum diante desses sinais é aumentar a amperagem do disjuntor só para ele parar de desarmar. Isso não resolve nada. O circuito continua trabalhando acima do que a fiação da casa suporta, só que agora sem o aviso que o desarme estava dando.

Referência oficial: Gree do Brasil, portal de manuais.

Eletricista ou técnico de refrigeração?

Os dois aparecem na instalação, mas resolvem coisas diferentes, e saber qual chamar economiza uma visita.

É trabalho de eletricista quando o assunto não sai do quadro de energia para fora: abrir um circuito novo, trocar disjuntor, verificar aterramento da casa, ou qualquer sintoma que também afete outros aparelhos do mesmo circuito.

É trabalho do técnico de refrigeração quando o assunto é o aparelho em si: a fiação interna da unidade, a conexão no bloco de terminais, o teste de funcionamento depois de energizar.

Em instalação nova, o ideal é o eletricista preparar o circuito exclusivo antes, e o técnico de refrigeração fazer a ligação final do aparelho naquele ponto já pronto. Pular essa ordem, com o técnico de refrigeração improvisando um circuito compartilhado para “adiantar a instalação”, é onde nasce boa parte dos desarmes que aparecem meses depois.

Referência oficial: Fujitsu General, manual de instalação ASBG12LMCA.
